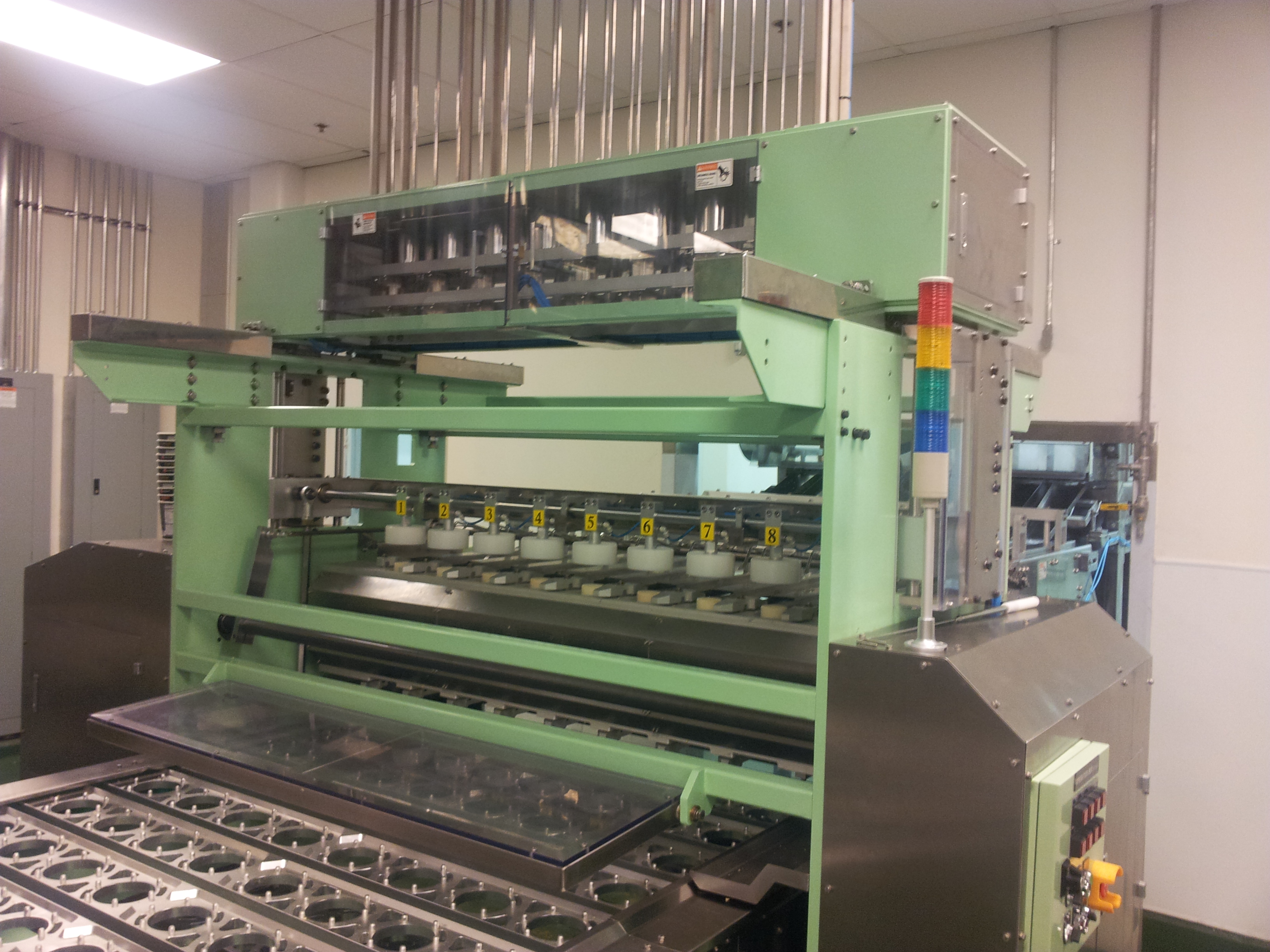

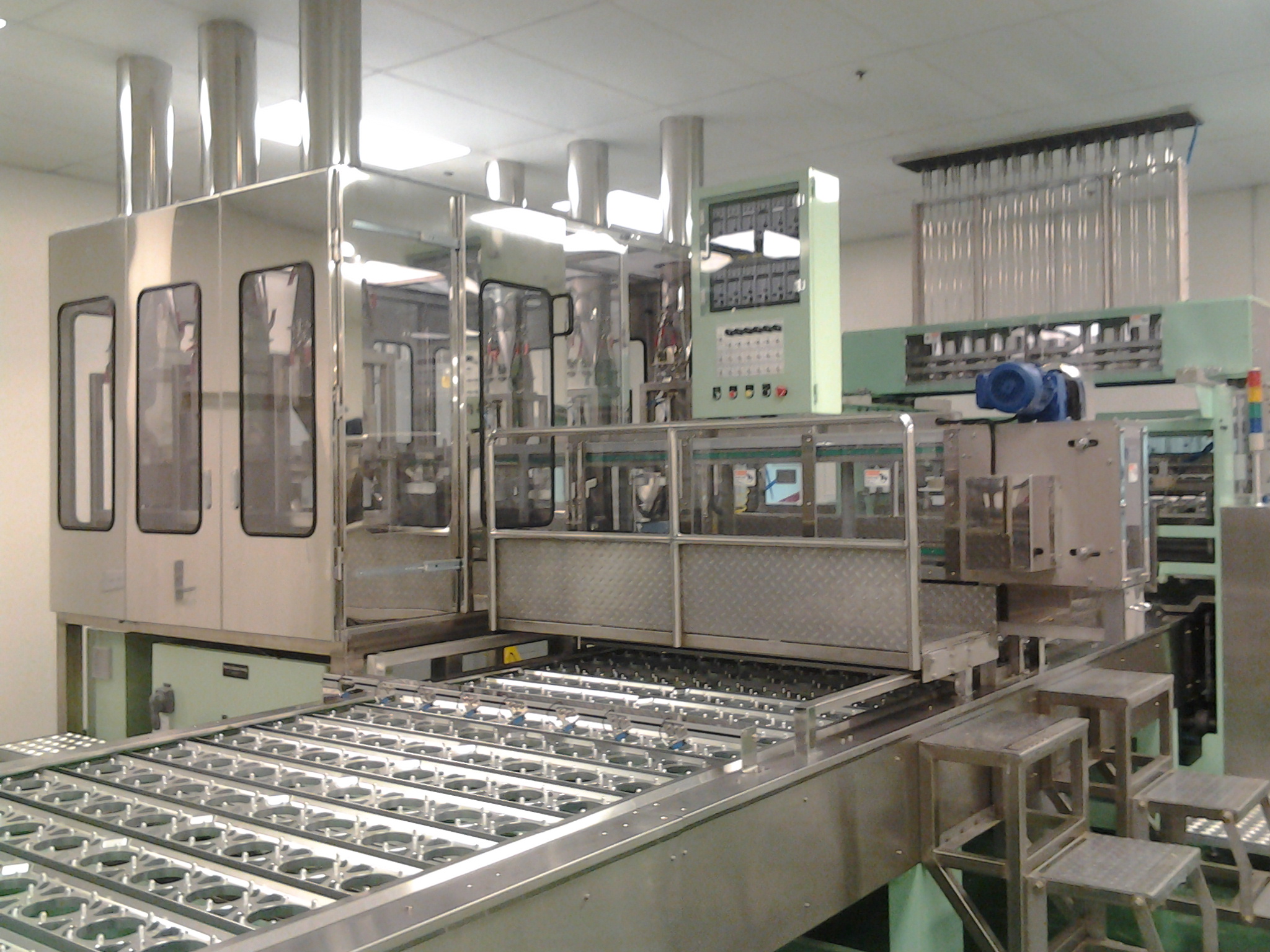

장비소개

다양한 제품을 용기(컵)에 자동투입하고 씰링하여 배출하는 포장설비

PITCH CONVEYOR 방식으로 간헐 구동되는 리테이너에 용기, 제품 및 첨가물 등을 자동 투입

투입된 제품의 유, 무 확인, 중량체크 후, LID 또는 필름타입으로 선택가능

제품의 상태 확인 후 SEALING하여 배출

전체 공정의 감시 및 보안 기능으로 불량품 배출을 최소화

세밀한 안전장치 센서로 CFM성능 극대화

이송 과정 중 부자재를 자동 및 수동 투입하여 리드 씰링 후 배출

사양

생산량은 공급하는 용기의 수와 작동회전수에 의해 구분

용기의 열수는 2열, 4열, 8열, 10열, 12열까지 선택가능
용기의 생산속도는 분당 30회, 40회, 50회로 선택가능
예) 8열 기준 30회/분, 240컵/분 생산(표준)

적용제품
  • 우제산업

    용기포장용
    라면

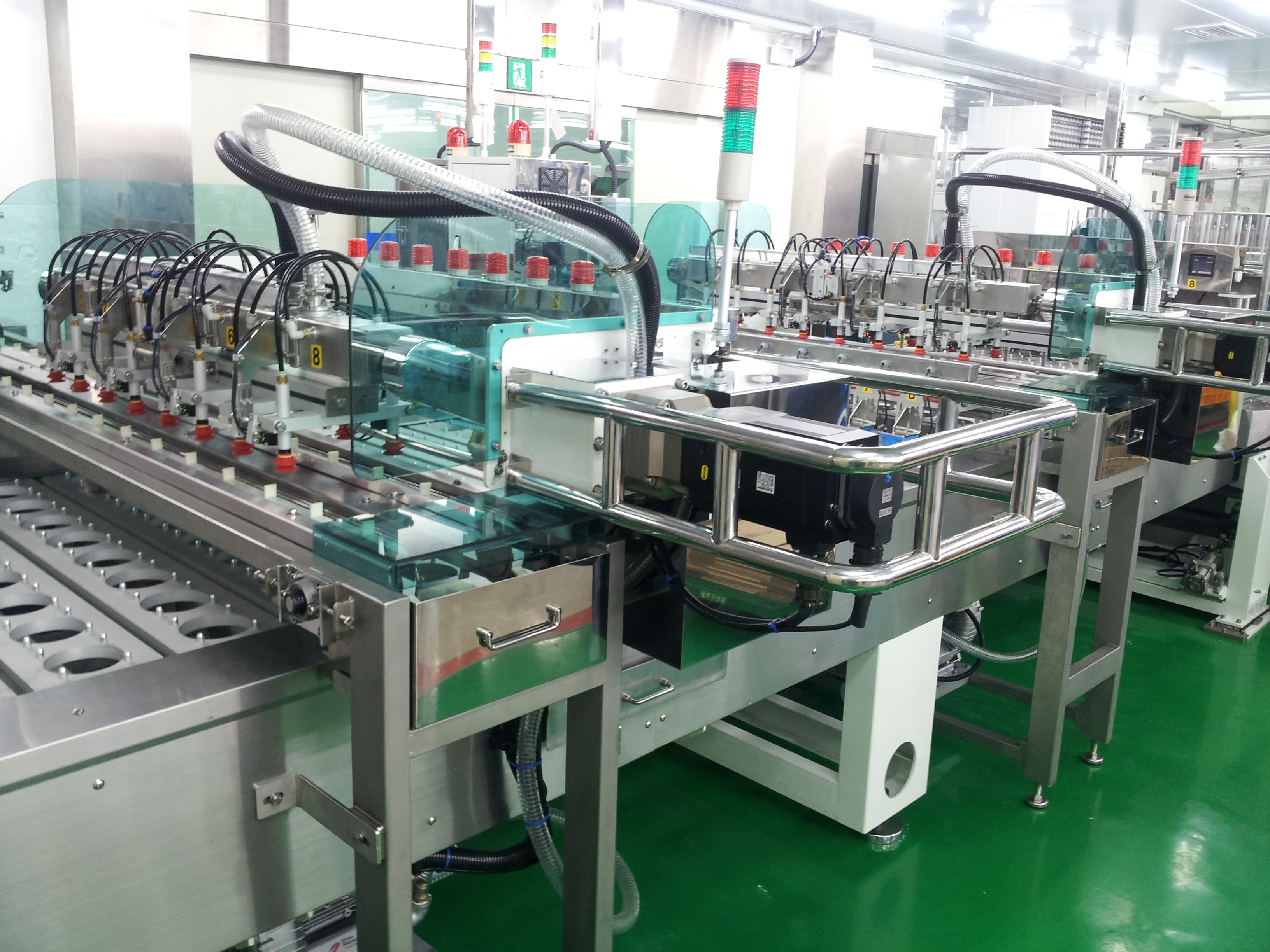

장비소개

배포기에서 절단되어 공급되는 파우치 포장 제품을 용기에 투입하는 설비

진공패드의 막힘 현상이 없으며 흡입방식 사용

파우치의 크기와 상관없이 용기속으로 직접 투입, 이탈이 적음

로봇을 사용하여 두 개의 실린더를 통해 안정적인 작동을 할 수 있음

일반 로딩기와 고속 로딩기 중 선택 가능

사양

일반 로딩기(SL200) : 분당 260회 공급

고속 로딩기(SL300) : 분당 360회 공급

POUCH SIZE
폭 60mm ~ 100mm
길이 60mm ~ 120mm

무게 : 2 ~ 30g (1Pouch)

기타 사이즈 협의 요망

적용제품
  • 우제산업

    파우치 종류
    (액상스프, 분말스프, 건더기 스프, 면 종류)

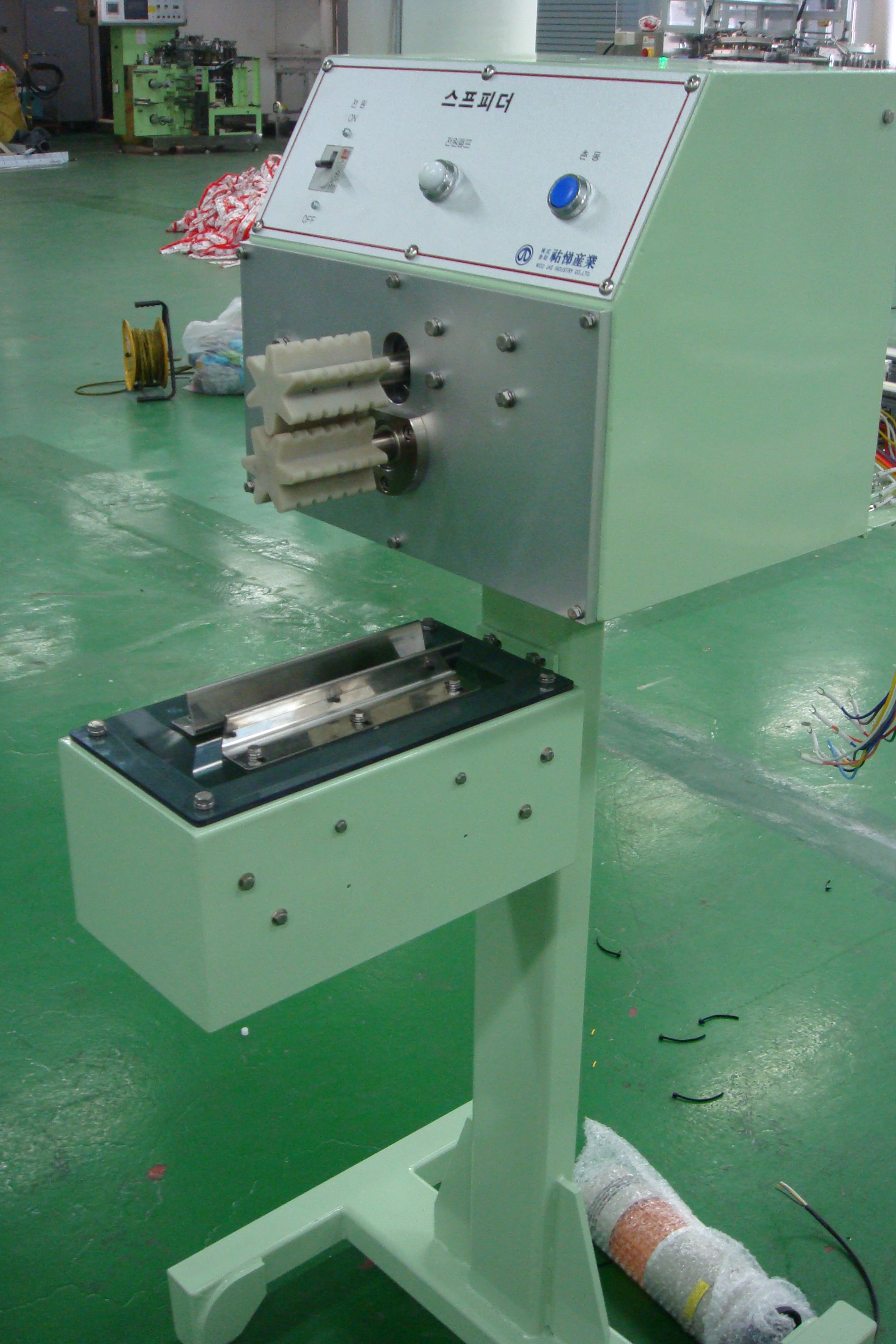

장비소개

연포식 포장제품을 배포기로 자동 공급하기 위한 설비

자동 공급 시, 스프 꼬임, 절단 등의 제품 이상 유무 감지

다양한 종류의 제품에 적용 가능

벨트타입과 롤러타입이 있으며 제품의 특성에 따라 선택가능

적용제품
  • 연포형태의 액상, 분말, 건더기 스프 파우치 포장 제품

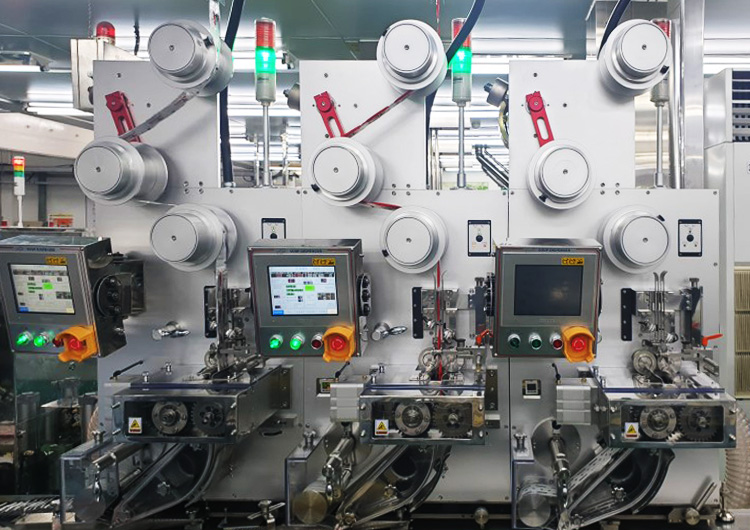

장비소개

분말 또는 건더기 제품을 연포형태(줄줄이 붙어있는 형태)로 소량 충진

3면 씰링 고속 대량 생산

로터리 드럼방식 및 VOLUMETRIC 방식으로 정량 오차율 최소화

분당 최대 950포 이상 생산 가능
* 생산량은 내용물의 성질과 필름특성에 따라 달라질 수 있음

사양

FILM WIDE : 160 ~ 220mm

FILM DIA : 350 ~ 450mm, 3"BOBIN

FILM SPEED : 50 ~ 72M/MIN

POWER : 220V, 3P, 60HZ, 6.2 ~ 7.2KW/HR

WEIGHT : 5g~25g

포장재질 : PET/AL/PE, PET/증착/PE, OPP/AL/PE

적용제품
  • 우제산업

    분말스프

  • 우제산업

    건더기 스프

  • 우제산업

    방습제

  • 우제산업

    커피

  • 우제산업

    환, 분말 TEA, 조미료

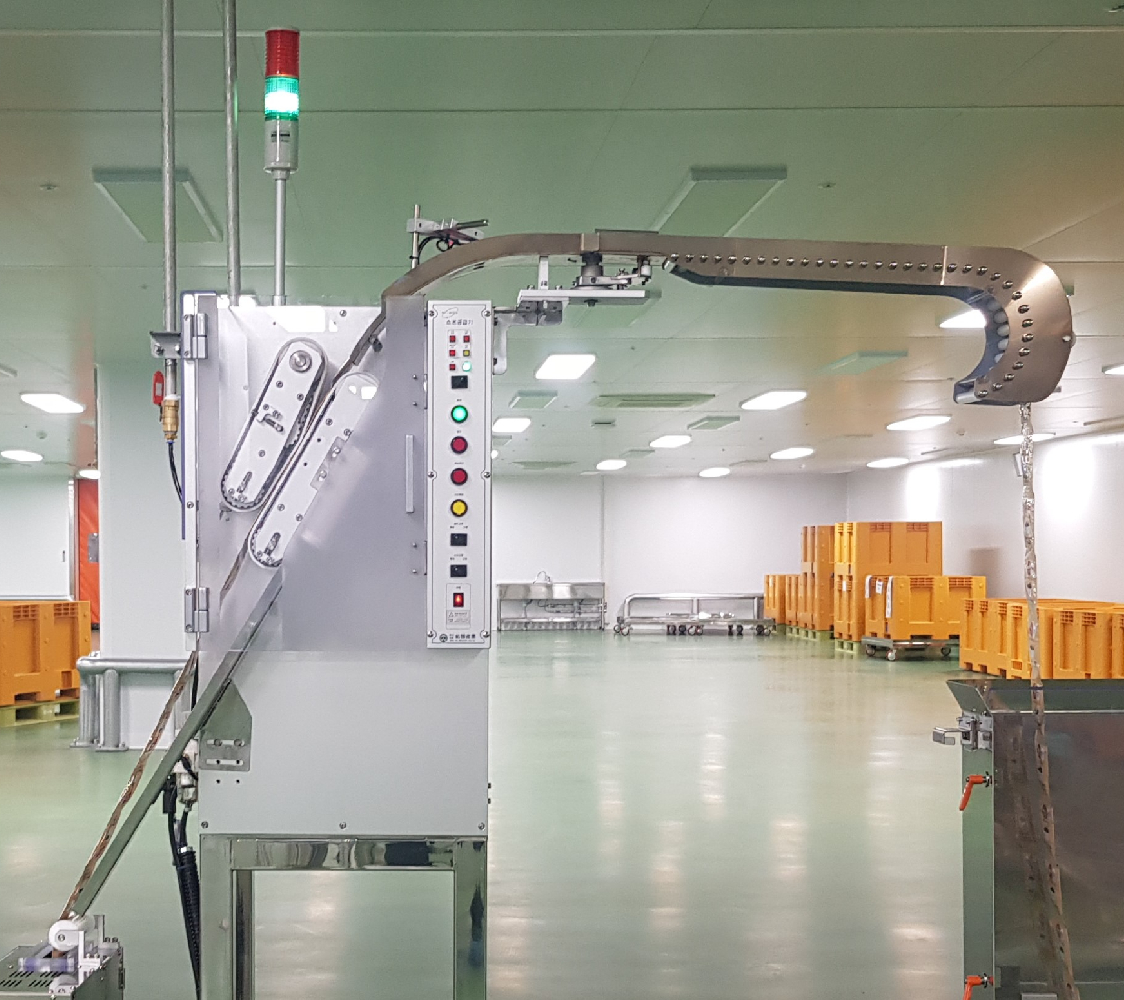

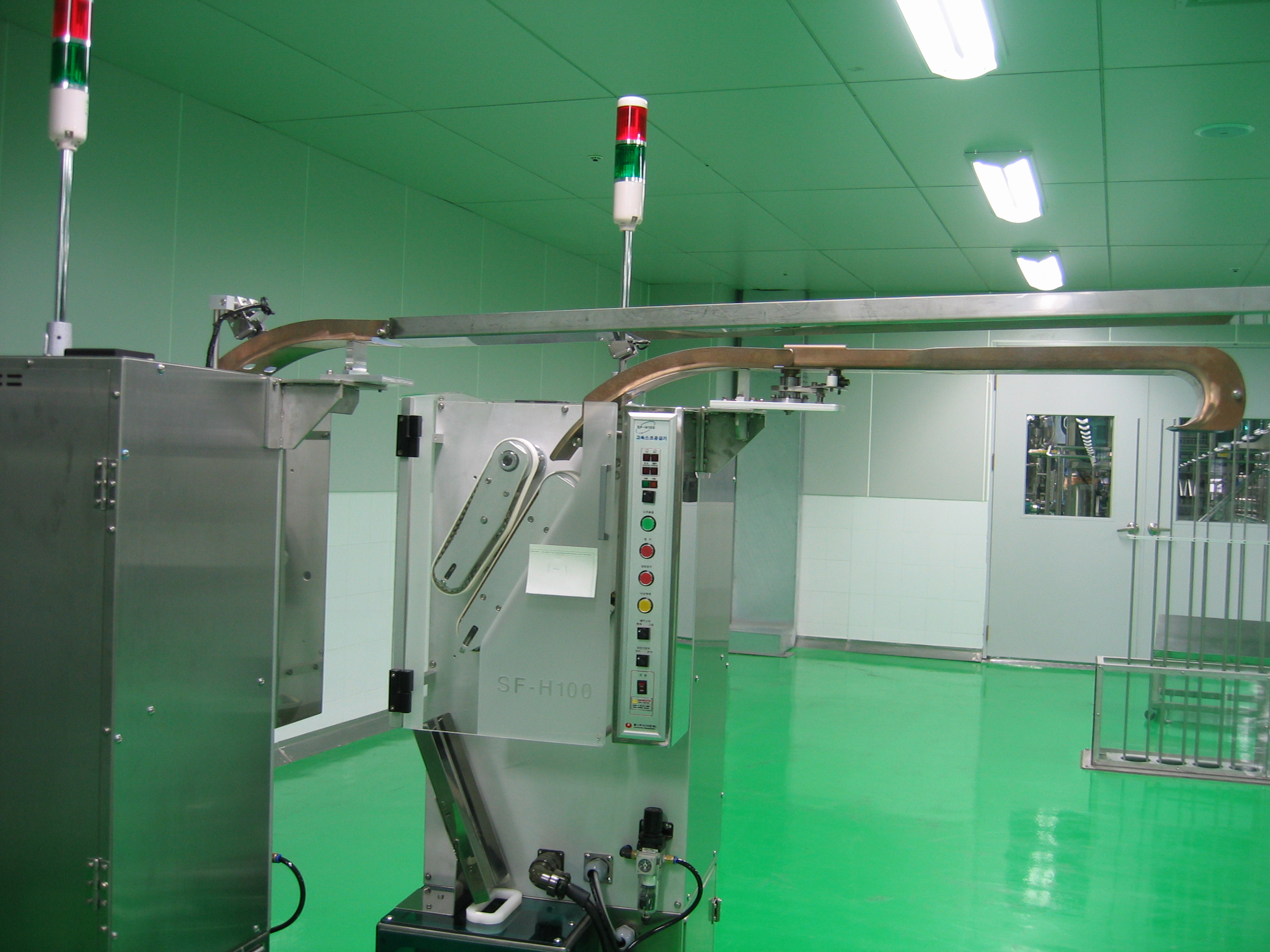

장비소개

점보박스(1000*1000*800)에 스프 포장기에서 배출 된 제품을 꼬임없이 대용량으로 적재하는 설비

스프 적재, 운반 및 공급 시 생산공정을 원활하게 함

다양한 CON’V SYSTEM을 적용하여 자동 인입 배출을 가능하게 함

사양

POUCH PITCH: L80 ~ 95mm

적재량: 10,000~25,000EA

전 력: 220V, 60hz, 3상

전력 소모량: 약 4.1 kw

제품의 크기와 물성에 따라 다름

적용제품
  • 연포형태로 포장된 액상, 분말, 건더기 스프 포장제품

장비소개

소형박스 또는 종이상자 내에 연포형태의 포장제품을 고르게 꼬임없이 정렬하여 적재하는 설비

사양

CAPACITY: 300포/분 ( 90피치 분말스프 기준)

DIMENSION: 1600W X 980L X 2200H (적재량 4,000~8,000EA)

전 력: 220V, 3P, 60HZ, 1.5 KW/HR

제품의 크기와 물성에 따라 다름

적용제품
  • 연포형태로 포장된 액상, 분말, 건더기 스프 포장제품

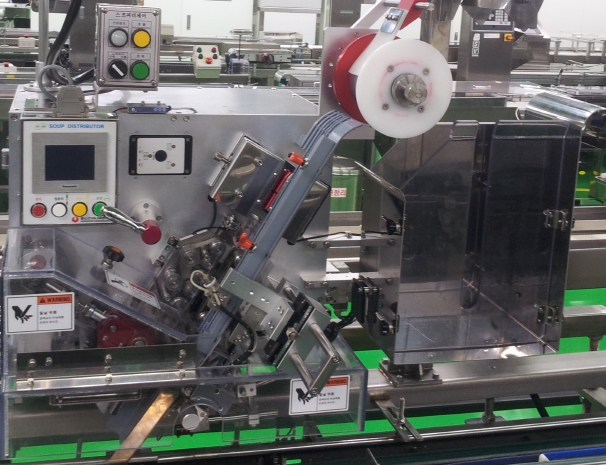

장비소개

연포형태로 포장 생산된 제품(분말, 액상, 건더기)을 절단하여 별도의 포장재에 공급 또는 투입하는 설비

일반형 배포기 또는 고속형 배포기 중 선택 가능

포장된 포크 또는 접이식 스푼도 절단 및 투입가능

제품의 절단 위치감지:
1. I-MARK 감지
2. 초음파 센서에 의한 각 제품의 pitch를 감지
3. 오절 감지 장치

소음이 적고 절단 오차가 2mm 이내로 정확하게 유지

제품의 공급과 커팅부분은 서보모터를 사용, 소음이 적고 고속으로 운전이 가능

특수처리된 칼날로 인하여 수명이 길고 내구성이 우수

사양

속 도: 150~400포
* 제품의 길이, 물성에 따라 생산속도가 달라지며 기타 사이즈는 당사와의 협의가 필요함

POUCH SIZE
폭 60mm ~ 100mm
길이 60mm ~ 120mm

적용제품
  • 연포형태로 포장된 액상, 분말, 건더기류 파우치 포장제품, 포장된 포크, 접이식 스푼 등
